Stubby MNCH raw silver project

[Helomi78 (Bakonyi Péter)]

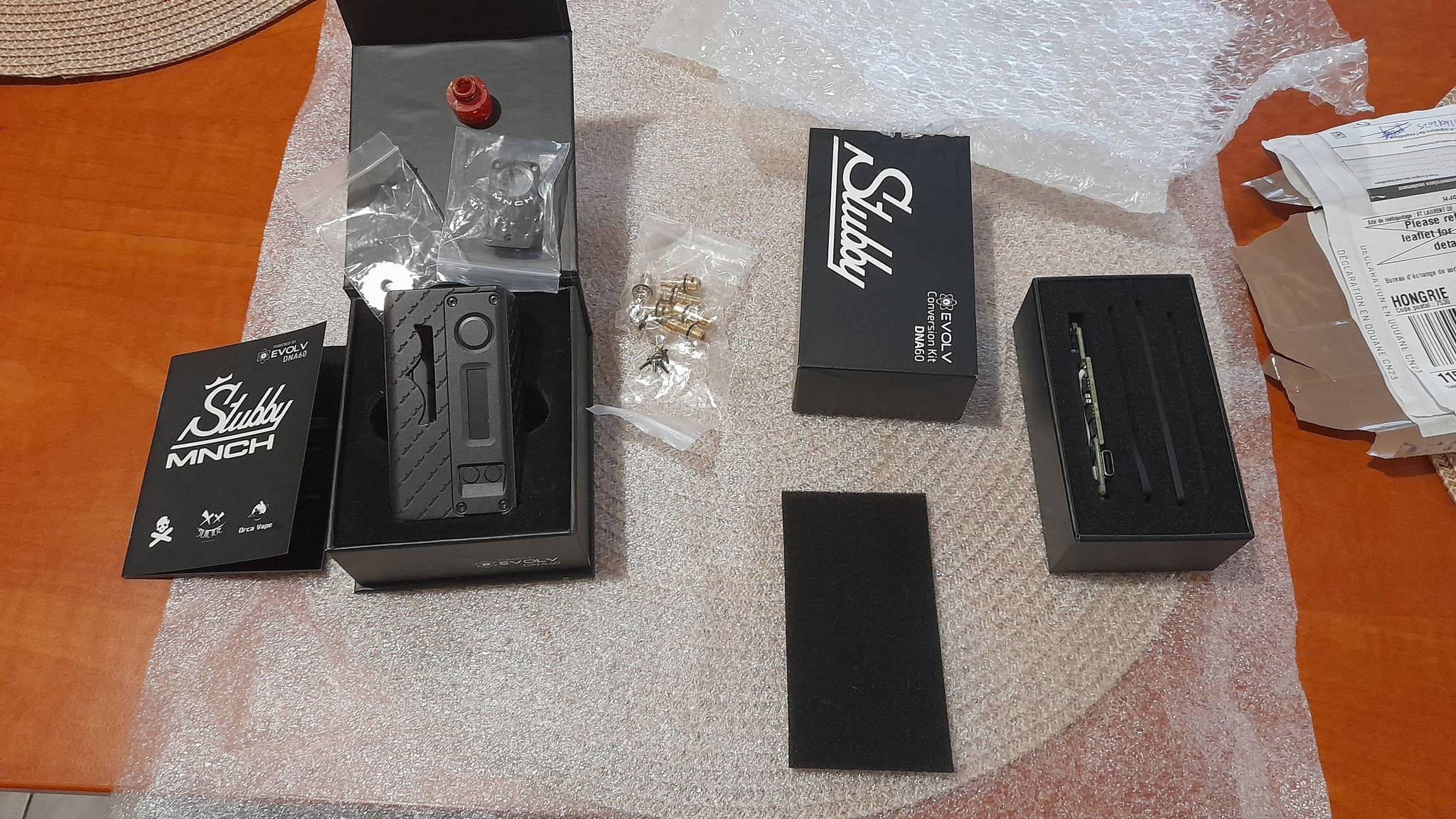

Sziasztok! Itt az új szerzeményem, ami tartogat némi munkát és kihívást.

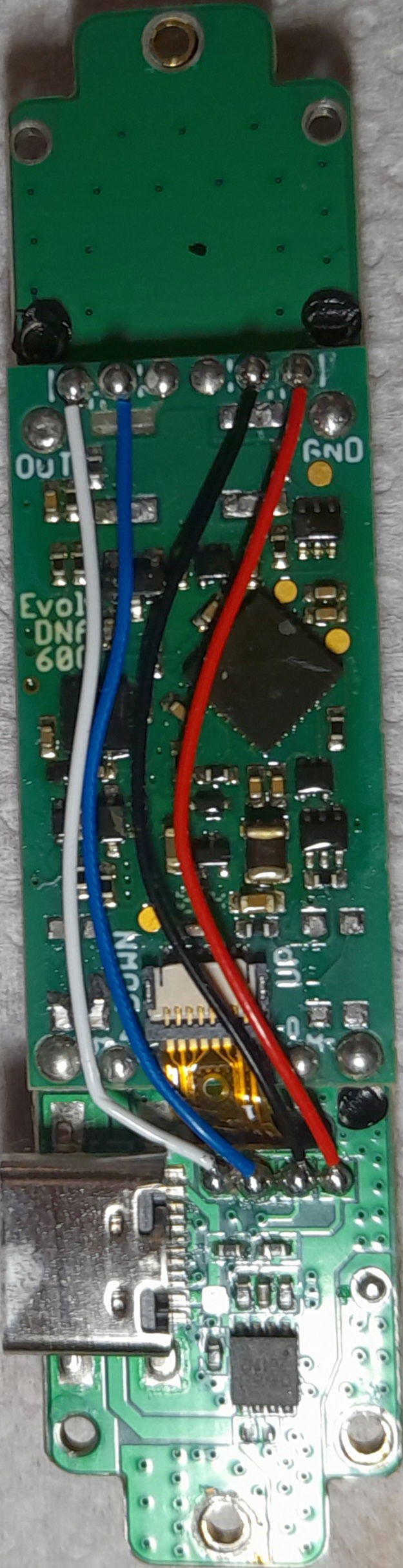

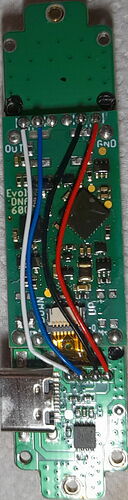

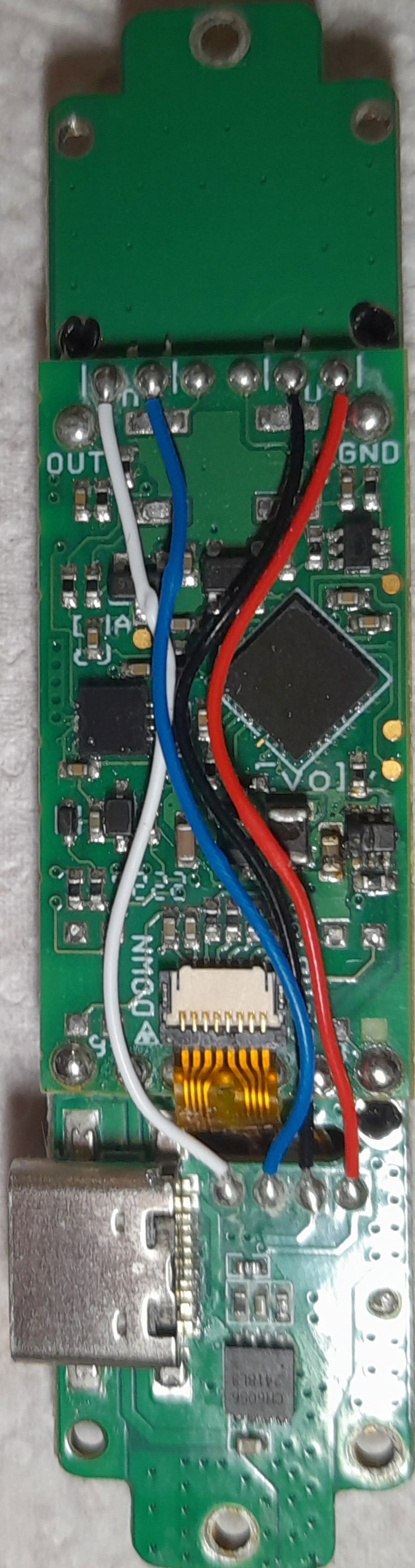

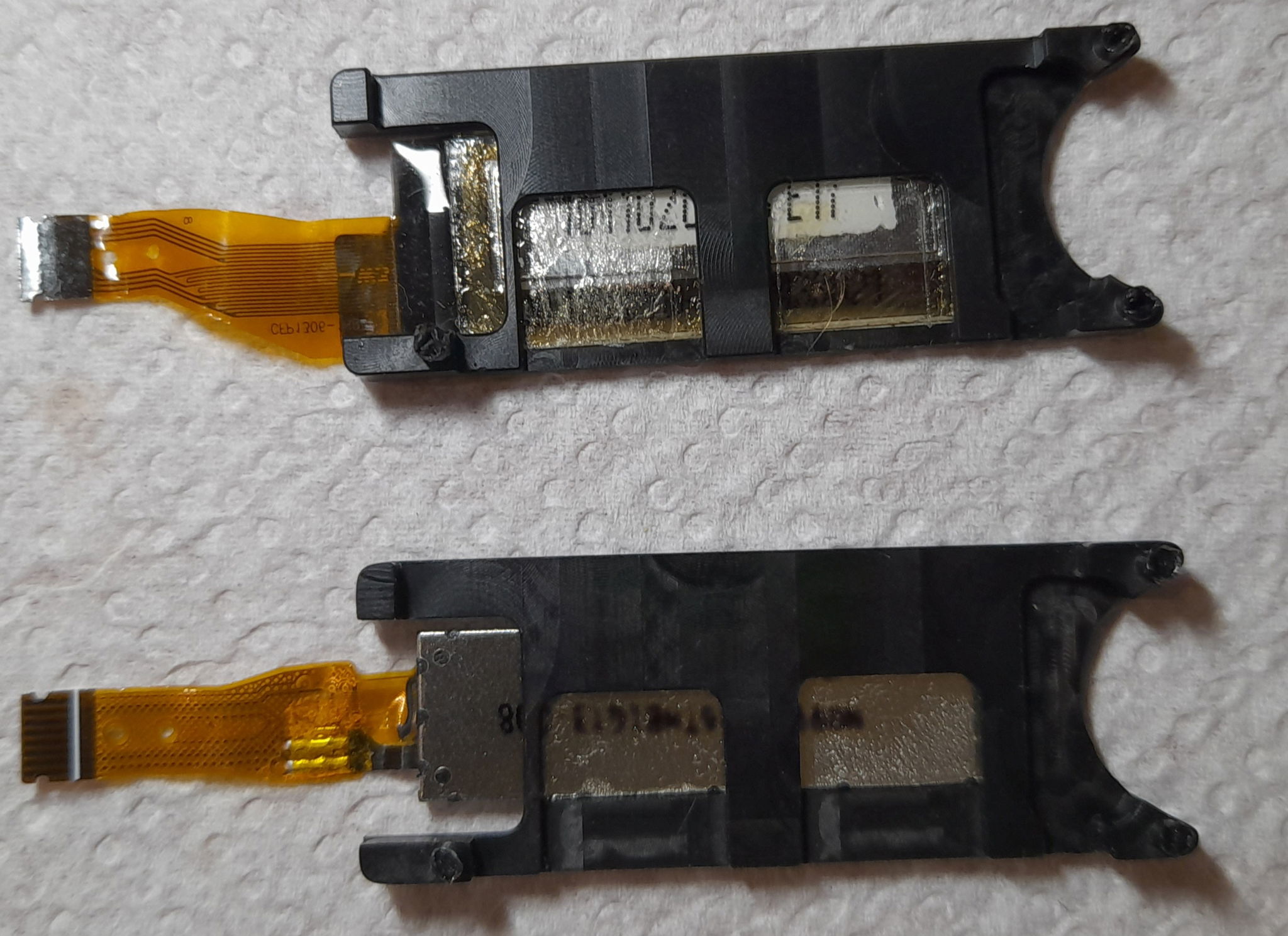

Kaptam hozzá 2 board-ot, egy dna60-ast és egy dna60c, egyik sem probléma mentes. Kijelző egyiken sem müködik.

Terv: Stubby ház csiszolás, polírozás (ez lesz a könnyebbik része). A kijelző csere (ez sem annyira bonyesz), esetleg ha szükséges és lehetséges, akkor a dna board-ok javítása, vagy cseréje, de legalább az egyik működjön (ez már kihívás számomra). A dna60 board-on egy 6 lábas fekete biz-baz mintha meg lenne olvadva, és a fehér vezeték kicsit megtört, bár ez utóbbi a kisebb probléma. Ja és ugyanezen a boardon véletlenül sikerült leszednem a képernyő szalagkábel csatlakozót is, úgyhogy ez is javításra vár, ha érdemes foglalkozni vele a korábban említett 6 lábas biz-baz miatt.

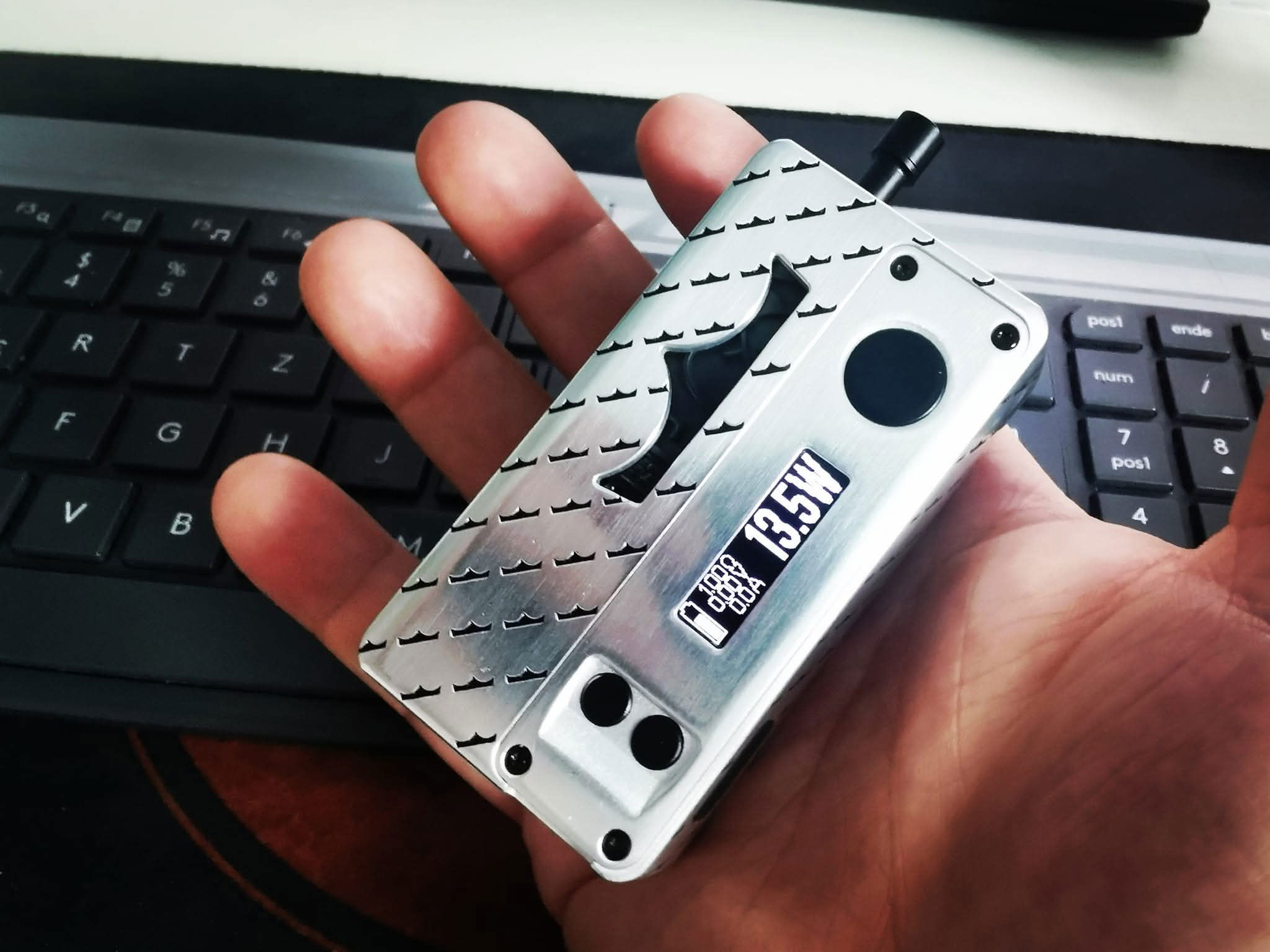

Cél: Stubby MNCH raw silver

[Janos_Groszeibl (János Groszeibl)]

Kíváncsi leszek szerintem a deszkák kuka…de én szurkolok neked.

[Zoli76]

Nekem is gyanús…de hajrá.

[Helomi78 (Bakonyi Péter)]

Dna60-ra én is hasonlóan tippelek, a Dna60c-t meglátjuk, ha megjön a kijelző.

[Zsee (Zsolti)]

Izgalmas projektnek hangzik, én is szurkolok neked

Bár lehet kuka az a dna60 board, mert kép alapján szerintem is több gondja is lehet, de esetleg egy támpont a “6 lábas fekete biz-baz”-hoz (ezek szerint eseted nem egyedi) és azért a környékén lévő alkatrészeket is megnézném vagy cserélném

Dna60 components identify

si1869dh.pdf

[Tyutyika (Gálik Tamás)]

Ú kemény meló . De ha azonosítani tudod az adott tranzisztort (6 lábas az általában az NPN kivitel) akkor csak hajrá. Cseréje filléres , munkája opós minden másra ott a MasterCard .

Hő fúvóka és ón pasztát ajánlok. A szallagcsatlakozó ellentétes oldalon ugyan olyan sor kapcsos minden esetben .

[Helomi78 (Bakonyi Péter)]

Köszönöm az infókat @Tyutyika és @Zsee

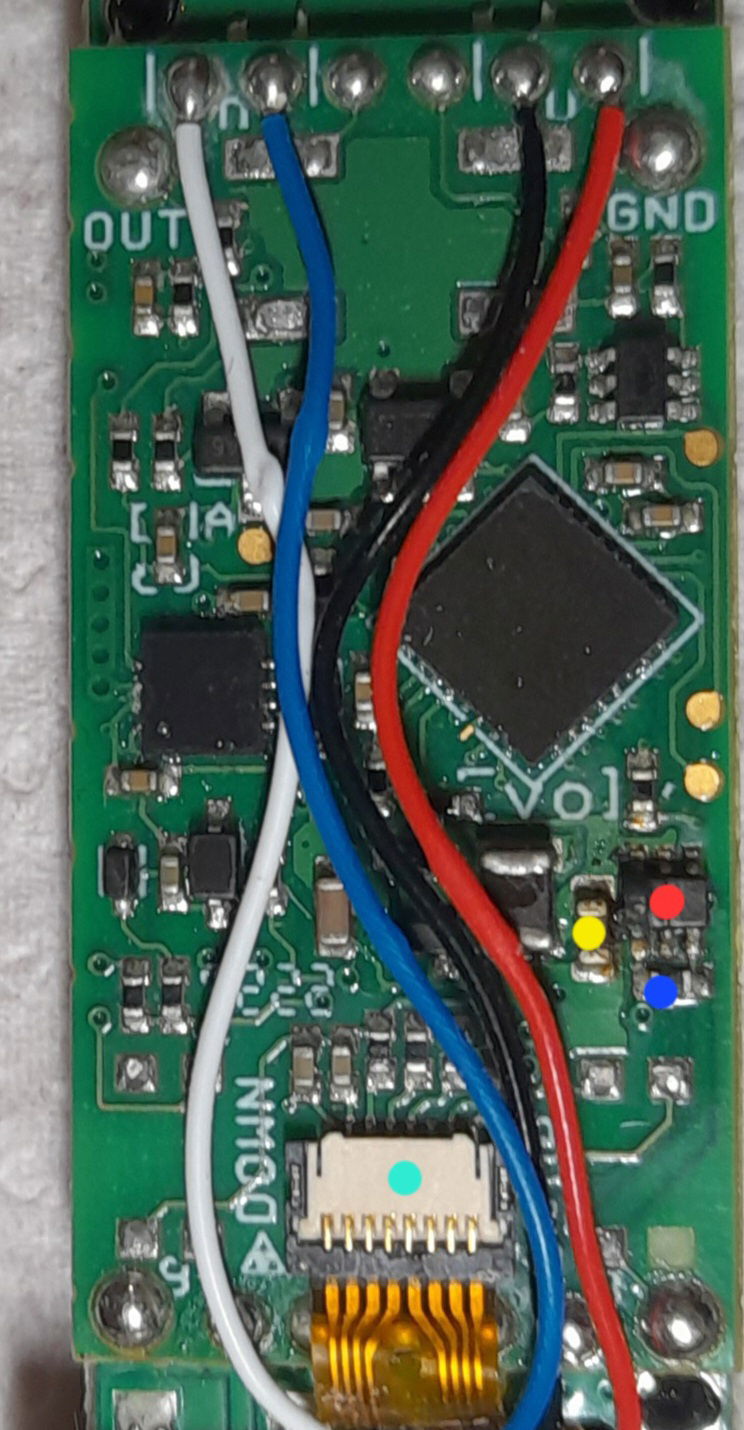

Írtam az Evolv-nak a gyanús, cserére váró alkatrészek pontos beazonosítására, amiket színes pöttyökkel jelöltem a képen. Szemrevételezés alapján ezek amik problémásak lehetnek.

A 6 lábú biz-baz száma akkor már megvan (piros), a szalagkábel csatlakozó (cián) talán még visszaforrasztható.

Ezt meg nem teljesen értem.

@Tyutyika

A szallagcsatlakozó ellentétes oldalon ugyan olyan sor kapcsos minden esetben .

@Tyutyika tudnál ajánlani hőfúvókát, hőpasztát?

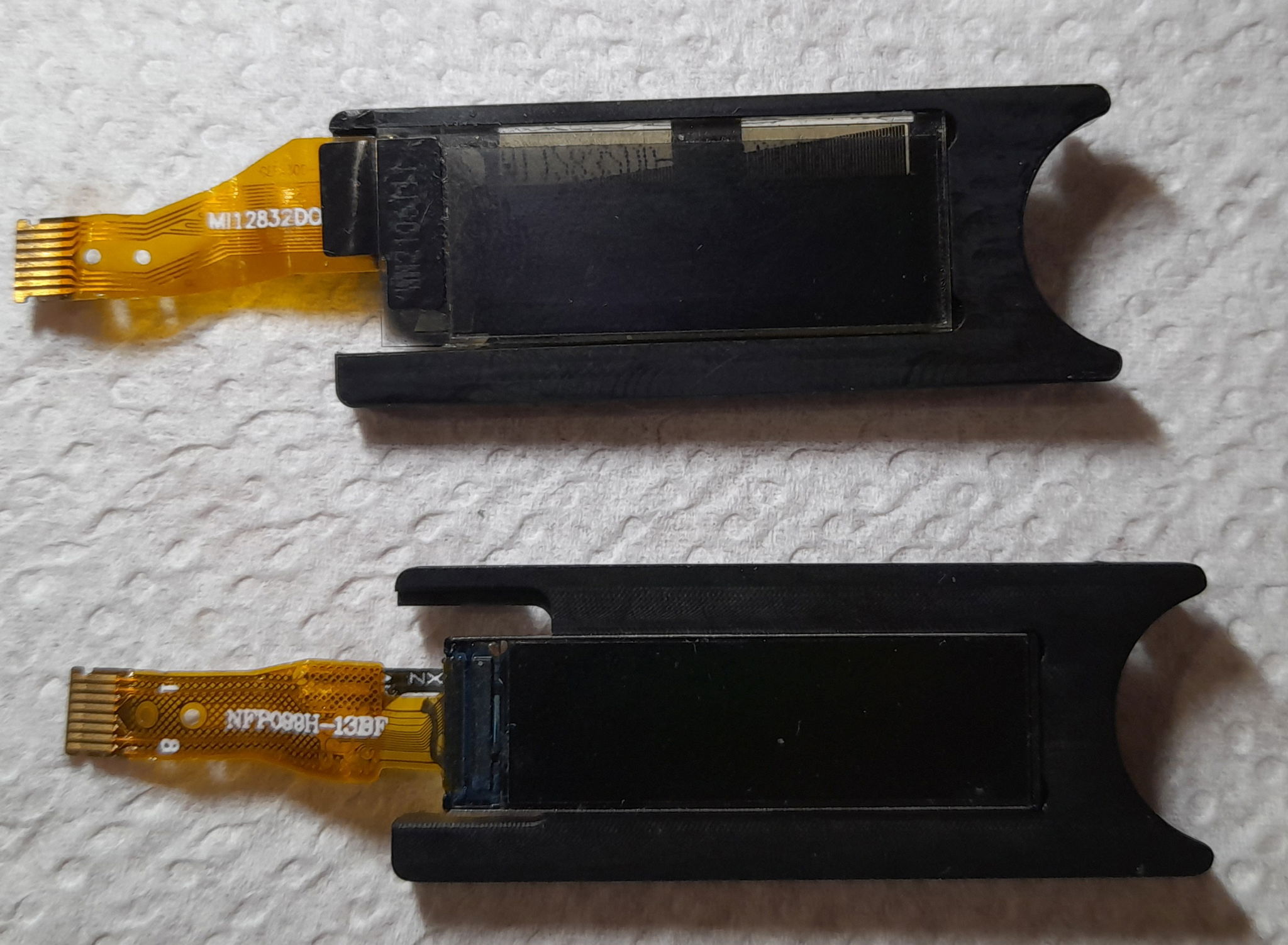

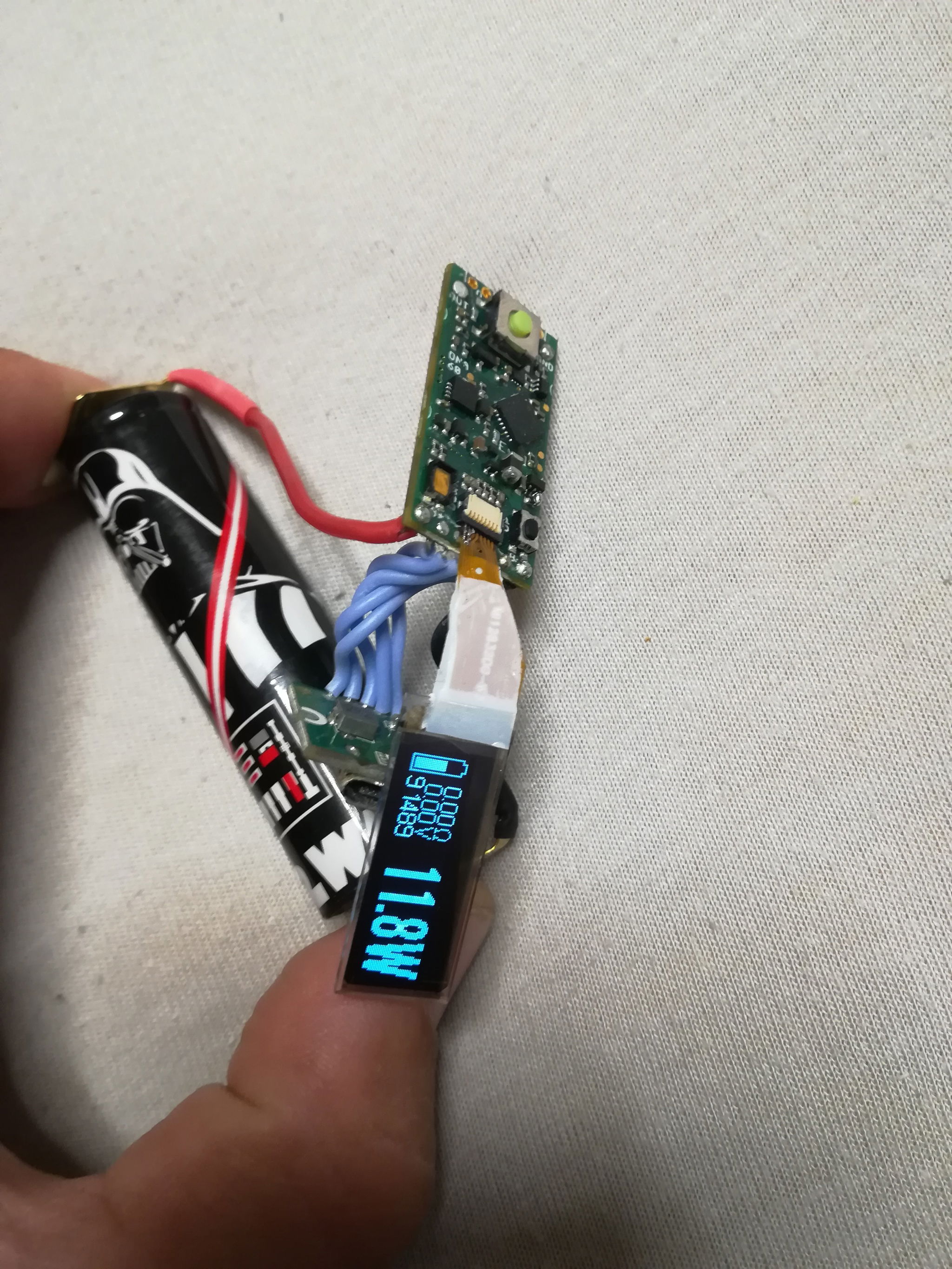

Ennek a dna60-as deszkának nem biztos, hogy neki fogok állni, ha a dna60c deszka kijelzőcserével működni fog, mert amúgy működik, csak nincs kép. De addig is tájékozódok amíg a kijelző meg nem érkezik.

[Tyutyika (Gálik Tamás)]

Ón paszta az mindegy milyen márka már . Hőre olvad rendeződik . Hőfúvó olyan kell aminek van szűkítő feje vagy a kis kivitel. Valami hasonló bőven elég ilyen munkához.

[Zoli76]

Ez MTL?

.

.

[TheSoftParade1968 (Zolee)]

Persze, hogy az, nem látod milyen szűk a nyílása!?

[Zoli76]

Tetszik, hogy nem beépített akkus​…csak ha bemegyek a belvárosba, össze ne gubancolódjon a 4500 méteres hosszabbító…

[TheSoftParade1968 (Zolee)]

Ez sajnos vele járó dolog.
Esetleg mobil, hátra vehető aggregátor jöhet még szóba.

[Tyutyika (Gálik Tamás)]

Vannak akkus kivitelek is .

[Zoli76]

Jogos​

[Helomi78 (Bakonyi Péter)]

A dna60-as deszka csak 0.24 V-on ketyeg. Ez a max feszültség, amit tud jelenleg. Talán a 6 lábas biz-baz tranzisztor miatt?

[Tyutyika (Gálik Tamás)]

Igen mivel egy tranzisztort alapvető feladata a gyenge elektromos jelek erősítése, a kapcsolás (áramkörök be- és kikapcsolása), valamint feszültségszabályozás.

Amit sargával jelöltél az is nagyban beleszólhat. Általaban kapacitátor ha tranzisztor van mellette.

[Helomi78 (Bakonyi Péter)]

Te nagyon vágod ezt @Tyutyika . Én teljesen “alfabéta” vagyok ezen a téren.

[Tyutyika (Gálik Tamás)]

@Zoli76 is megmondta volna miatt ha itt lett volna.

[Helomi78 (Bakonyi Péter)]

Még jó, hogy Ti képben vagytok, legalább van kitől segítséget, tanácsot kérni.

[Zolika (Czeglédi Zoltán)]

Engem meg se kérdezz ilyenekről
