Plan : Ponçage, polissage du boîtier Stubby (ce sera la partie la plus facile). Remplacement de l’écran (ce n’est pas si compliqué), éventuellement réparation ou remplacement des cartes dna si nécessaire et possible, mais au moins qu’une fonctionne (ce qui sera déjà un défi pour moi). Sur la carte dna60, un petit composant noir à 6 pattes semble fondu, et le fil blanc est un peu plié, bien que ce dernier soit le moindre problème. Ah, et sur cette même carte, j’ai accidentellement arraché le connecteur du câble plat de l’écran, il faut donc aussi le réparer, s’il vaut la peine de s’en occuper à cause du composant à 6 pattes mentionné précédemment.
Ça ressemble à un projet passionnant, je croise les doigts pour toi
Bien que cette carte DNA60 puisse être fichue, car à mon avis elle pourrait avoir plusieurs problèmes d’après l’image, voici peut-être une piste pour le « truc noir à 6 pattes » (apparemment ton cas n’est pas unique) et je regarderais ou changerais aussi les composants autour.
C’est du sacré boulot. Mais si tu peux identifier le transistor en question (6 pattes, c’est généralement la version NPN), alors lance-toi. Son remplacement ne coûte rien, et pour tout le reste, il y a MasterCard.
Je recommande un pistolet à air chaud et de la pâte à souder. Le connecteur nappe, côté opposé, est toujours de type à clips.
Merci pour les infos @Tyutyika et @Zsee
J’ai écrit à Evolv pour identifier précisément les pièces suspectes à remplacer, que j’ai marquées avec des points de couleur sur l’image. D’après l’inspection visuelle, ce sont celles qui pourraient poser problème.
La pièce à 6 broches est donc référencée (rouge), le connecteur du câble plat (cyan) est peut-être encore soudable.
Je ne comprends pas bien ceci.
@Tyutyika, peux-tu me recommander un décapeur thermique, de la pâte thermique ?

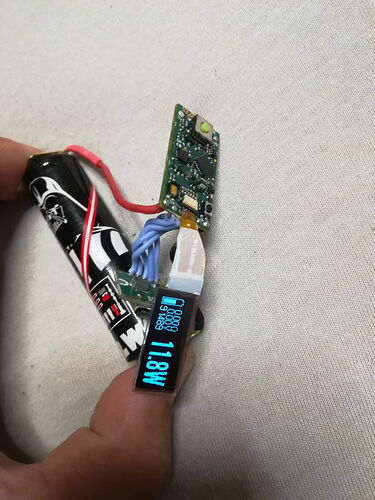

Je ne suis pas sûr de me lancer dans la réparation de cette carte dna60, si la carte dna60c fonctionne avec un remplacement de l’écran, car elle fonctionne, juste pas d’affichage. Mais en attendant, je me renseigne pendant que l’écran arrive.
La pâte à souder, peu importe la marque. Elle fond et s’arrange avec la chaleur. Il faut un décapeur thermique avec une buse réductrice ou un modèle compact. Quelque chose de similaire suffit amplement pour ce type de travail.
La platine dna60 ne fonctionne qu’à 0,24 V. C’est la tension maximale qu’elle peut fournir actuellement. Peut-être à cause du transistor à 6 broches qu’il y a dedans ?
Oui, car la fonction principale d’un transistor est l’amplification des faibles signaux électriques, la commutation (allumer et éteindre des circuits), ainsi que la régulation de tension.
Ce que tu as marqué en jaune peut aussi jouer un rôle important. Généralement un condensateur s’il y a un transistor à côté.
![[True Vaper] No comment](https://assets.vaperina.cc/original/3X/c/a/ca66db223487b6ccd0ba5b7c9b35a47b14aa6722.webp)
… juste au cas où le cordon d’extension de 4500 mètres s’emmêlerait quand j’irais en centre-ville… ![[True Vaper] Dunno](https://assets.vaperina.cc/original/3X/6/2/6280f4ac8733de4e5ba987da0d0bd823b59ba372.webp)
